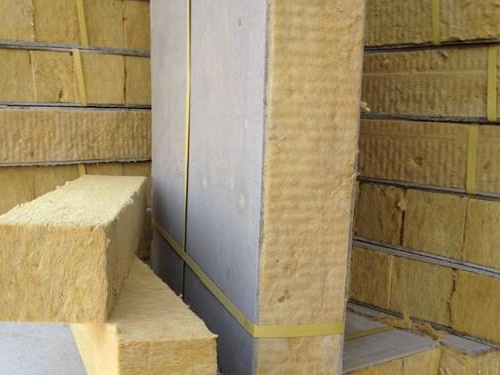

復合巖棉板采用的材料均為A級不燃材料。水泥纖維板判定指標(A級)爐內平均溫度≤50℃;持續(xù)燃燒時間≤20s；質量損失≤50%。本產品指標分別是爐內平均溫度=19℃；持續(xù)燃燒時間=0s；質量損失=13%。巖棉的燃燒性能檢測結果A級不燃材料。
使用范圍
因其強度大 防水性能好 適合 外墻保溫 地面 屋頂?shù)谋?br /> 良好的保溫性能：
復合巖棉板中的巖棉是采用優(yōu)質巖棉復合而成的。標準要求導熱系數(shù)W/(m/K)≤0.044；憎水率≥98.0%；吸水率≤5%；熱荷重收縮度≥600℃，本產品導熱系數(shù)W/(m?K)=0.043；憎水率=98.30%；吸水率=3.6%；熱荷重收縮度=660℃。
優(yōu)越的耐侯性能和抗沖擊性能
復合巖棉板中的飾面板是采用高強耐侯的水泥纖維作為防護層。標準密度g/cm31.4<d≥1.7，檢測密度g cm3="1.6；標準吸水率≤28%，檢測吸水率21%；標準抗凍性無破裂無分層，檢測抗凍性無破裂無分層；標準耐濕率≤0.23%，檢測耐濕率=0.13%；標準抗折強度氣干≥18MPa飽水≥14MPa，檢測抗折強度氣干=19MPa飽水=15MPa；標準抗沖擊強度≥2.0KJ/m2,檢測抗沖擊強度=4.0KJ/m2
裝方便快捷、工期短降低工程造價：
復合巖棉板在實際施工過程中,由于采用特殊安裝鏈接件連接,不受施工溫度的影響,所以既縮短工期也降低了造價。
外裝飾面可有多種選擇：
復合巖棉板外飾面層可有多種選擇，如：氟碳漆、真石漆、各種涂料、金屬板、仿石材、瓷磚等。
巖棉板主要以經擺錘法生產的憎水型巖棉板為保溫隔熱層材料，巖棉復合板是以天然巖石如玄武巖、輝長巖、白云石、鐵礦石、鋁釩士等為主要原料，加適量的粘結劑、憎水劑經高溫熔化、纖維化而制成的無機質纖維，其執(zhí)行標準是GB/T25975-2010《建筑外墻外保溫用巖棉制品》；礦渣巖棉棉是以工業(yè)礦渣如高爐的礦渣、磷礦渣、粉煤灰等為主要原料，經過重熔纖維化而制成的無機質纖維。
巖棉板是專門為建筑物的外墻外保溫薄抹灰系統(tǒng)而設計生產，適用于基強為混凝土或磚墻等密實結構的新建或既有建筑物的外墻保溫或節(jié)能改造；其中外墻保溫巖棉帶還可以作為防火隔離帶，與燃燒性能達不到A級的保溫材料配套使用，以提高建筑物外墻的消防防火功能。
巖棉板技術參數(shù)：
| 檢驗項目 | 標準要求 | 測定值 | |
| 外觀 | 表面平整,無傷痕、污跡、破損 | 表面平整，未見傷痕、污跡、破損 | |
| 尺 寸 | 長 度 mm | 1200+15 -3 | 1203 |
| 寬 度 mm | 600 | 600 | |
| 厚 度 mm | 50+5 -3 | 51 | |
| 密 度 kg/m3 | ------ | 180 | |
|
渣球含量 % （粒徑大于0.25 mm） |
≤10 | 3.8 | |
| 燃燒性能 | A級 | A級 | |
| 纖維平均直徑 μm | ≤7.0 | 4.3 | |
| 導熱系數(shù)W/(m ·K) (平均溫度25℃) | ≤0.040 | 0.039 | |
| 憎水率 % | ≥98.0 | 99.9 | |
| 抗拉強度 Kpa | ≥7.5 | 15.2 | |
|
壓縮強度 Kpa （10%變形） |
≥40 | 77.6 | |
| 酸度系數(shù) | ≥1.6 | 2.0 | |
巖棉外墻外保溫系統(tǒng)的性能指標
| 項目 | 單位 | 性能指標 | 試驗方法 | ||
| 耐候性 | 耐候性試驗后外觀 | — | 不得出現(xiàn)飾面層起泡或剝落、保護層空鼓或脫落等破壞，不得產生滲水裂縫 | JGJ144附錄A.3 | |
| 抹面層與保溫層拉伸粘結強度 | MPa | 不得小于0．01MPa，且破壞部位應位于保溫層內 | JGJ144附錄A.3 | ||
| 吸水量（浸水1小時） | g/m2 | ≤1000 | JGJ144附錄A.6 | ||
| 水蒸氣透過濕流密度 | g/(m2·h) | ≥1.67 | JGJ144附錄A.11 | ||
| 耐凍融性能 | 凍融后外觀 | — | 30次凍融循環(huán)后保護層無空鼓、脫落，無滲水裂縫 | JGJ144附錄A.4 | |
| 保護層與保溫層拉伸粘結強度 | MPa | 不得小于0．01MPa，且破壞部位應位于保溫層內 | JGJ144附錄A.4 | ||
| 不透水性 | — | 2h不透水（試樣抹面層內側無水滲透） | JGJ144附錄A.10 | ||
客服QQ
